分享 | 弱电智能化工程中这5点小知识必须要懂!

发布时间:2020-07-25  阅读次数:
弱电工程是电力应用的一个分类,电力应用按照电力输送功率的强弱可以分为强电与弱电两类。建筑及建筑群用电一般指交流220V50Hz及以下的弱电,主要向人们提供电力能源,将电能转换为其他能源。弱电系统范围则很广,因此弱电安装在弱电智能化工程中起着至关重要的作用,如何做好弱电智能化工程,我们有五点小知识向大家分享。


一、施工步骤


1、勘察现场。

2、绘制网络拓扑图、布局图。

3、制定工程进度计划表。

4、指定工程负责人和工程监理人员,负责规划备料,备工,用户方配合要求等方面事宜,提出各部门配合的时间表,负责内外协调和施工组织和管理。

5、现场施工,每日记录施工进度,并根据计划的完成情况及时调整计划,确保按工期工要求交付工程。

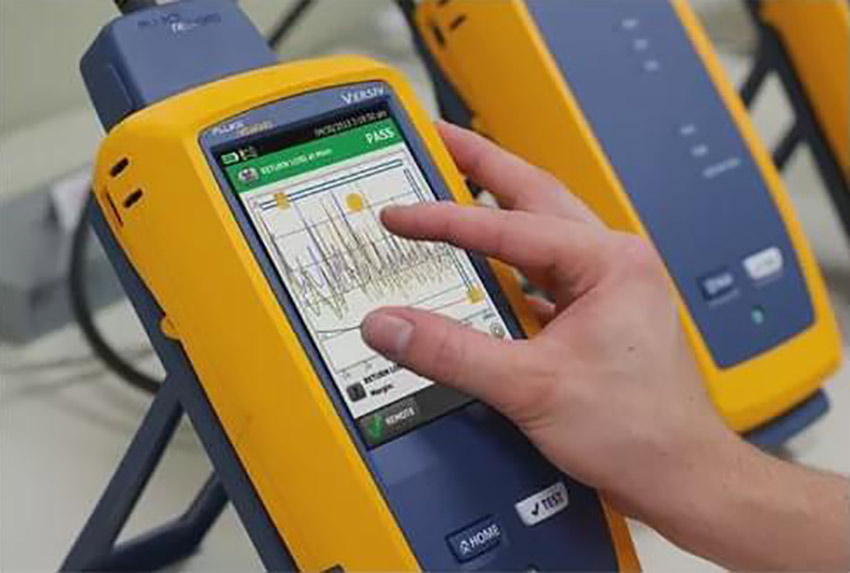

6、现场认证测试,制作测试报告,打印IP地址表、路由表、配置表。

7、验收。在上述各环节中所建立和完善的文档,作为验收资料的一部分,上交保存。同时施工单位也要留存副本,作为客户资料还可供售后服务使用。


二、布局规范


布局是后续工作的基础,所以一定要事先确定下来,否则一旦返工,代价极高。布局图必须根据场地、设施实际尺寸,按比例绘制,图中要标明详细尺寸。确定好布局图要经由客户及监理签字确认,必要时可在场地上勾描出布局的轮廓以获得直观感受。

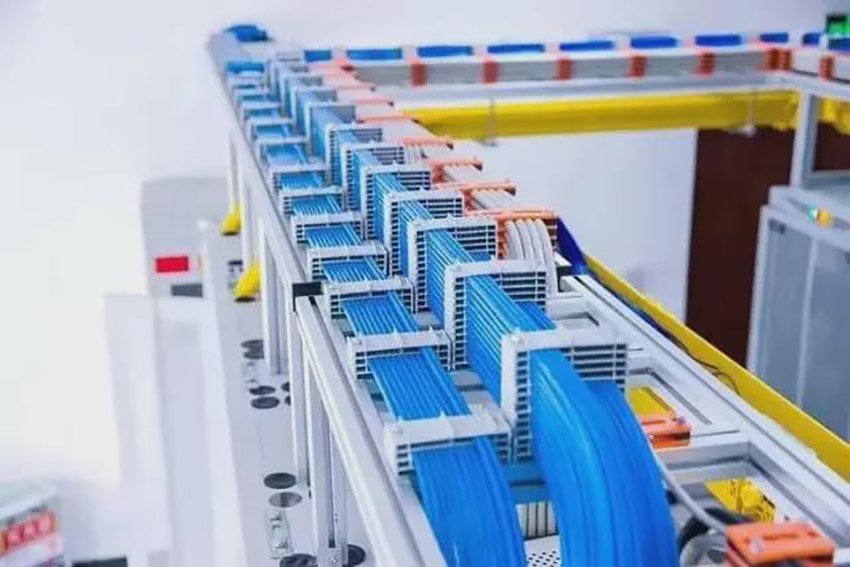

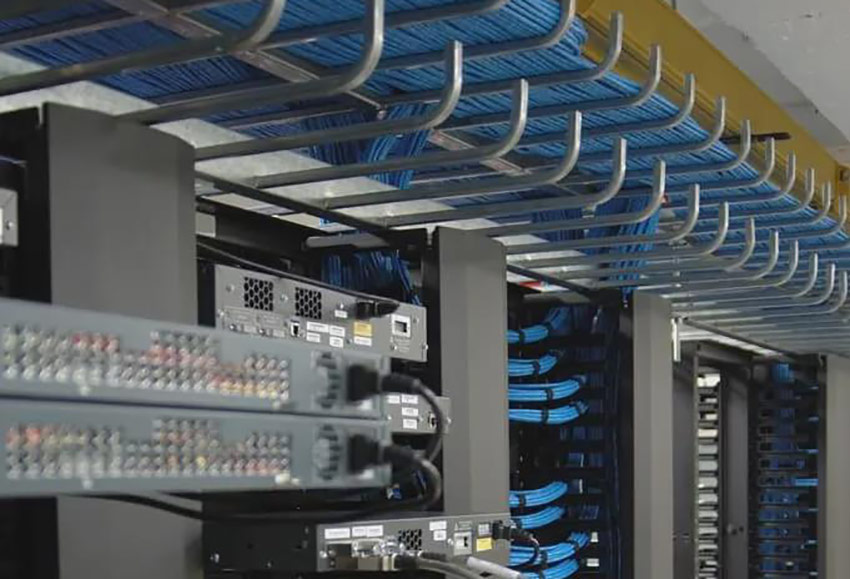

三、布线规范


1、塑料线槽及其附件型号规格应符合设计要求,并选用相应的定型产品。其敷设场所的环境温度不得低于-15摄氏度,其阻燃性能氧指数不应低于27%。线槽内外应光滑无棱刺,不应有有扭曲、翘边等变形现象,并有产品合格证。

2、缆线布放时应有冗余。在机柜处,双绞线缆预留长度,一般为3~6m;终端处为0.3~0.6m;光缆在设备端预留长度一般为5~10m;有特殊要求的应按设计要求预留长度。

3、每对对绞线应尽量保持扭绞状态,非扭绞长度不应大于13mm。

4、剥除护套均不得刮伤绝缘层,应使用专用工具剥除。

5、缆线中间不得产生接头现象。

6、双绞线最长线距为100米,超过100 米的可用双绞线中继器连接加长,每段线路中中继器的数据不能多于三个。

7、光纤传输距离:传输速率1Gb/s,850nm,普通50μm多模光纤传输距离550m,普通62.5μm多模光纤传输距离275m,新型50μm多模光纤传输距离1100m。

8、缆线的弯曲半径应符合规范要求。

9、对绞线在信息插座(RJ45)相连时,必须按色标和线对顺序进行卡接。插座类型,色标和编号应符T568A、T568B的规定。

10、在制作水晶头时,电缆的外保护层需要压在接头中而不能在接头外。因为当电缆受到外界的拉力时受力的是整个电缆,否则受力的是电缆和接头连接的金属部分。

11、双绞线缆与接线模块(IDC,RJ45)卡接时,应按设计和厂家规定进行操作。

12、屏蔽双绞线缆的屏蔽层与接插件终端处屏蔽罩可靠接触,缆线屏蔽层应与接插件屏蔽罩360o圆周接触,接触长度不宜小于100mm。

13、每股双胶线两端应粘胶标签并编号,以便于安装和维护。

14、各种强弱电插座接口要尽量少。所有插座.开关要高于地面300MM以上,并且不会被推拉门家具等物遮挡。15、弱电线路与强电线路不允许共套一管,其间隔距离为0.5m以上。


四、设备安装与调试

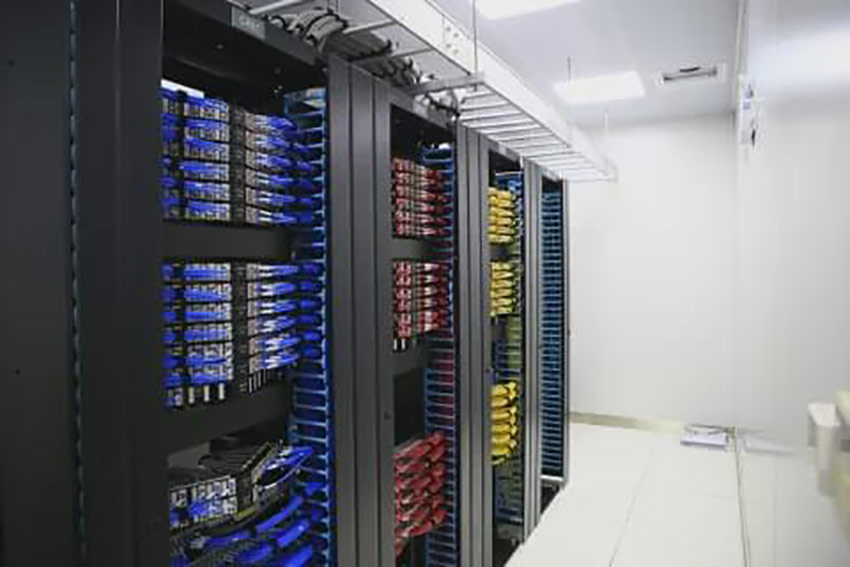

1、机柜安放位置的选择规范、考虑安全性、可靠性、可用性、经济性。

2、网络设备的安装规范。

3、终端设备安装步骤需严格根据流程,规范操作。

五、弱电工程故障排查规范


根据统计,弱电工程故障大约50%一70%与电缆有关系。所以电缆本身的质量以及安装质量都直接影响网络的正常运行。网络电缆故障有很多种,概括起来可以分为物理故障(也可称连接故障)和电气性能故障两大类。电气性能故障主要为产品性能不达标造成。物理故障主要是指由于主观因素造成的可以直接观察的故障,多是由于施工的工艺或对网络电缆的意外损伤所造成的,如:模块、接头的线序错误,链路的开路、短路、超长等。

一个弱电智能化工程项目能否按时保质保量竣工,以上五点小知识是必不可少的,同时建设方和施工方、设计方与产品供应方之间的平等合作也至关重要,精诚合作才能共赢未来。
